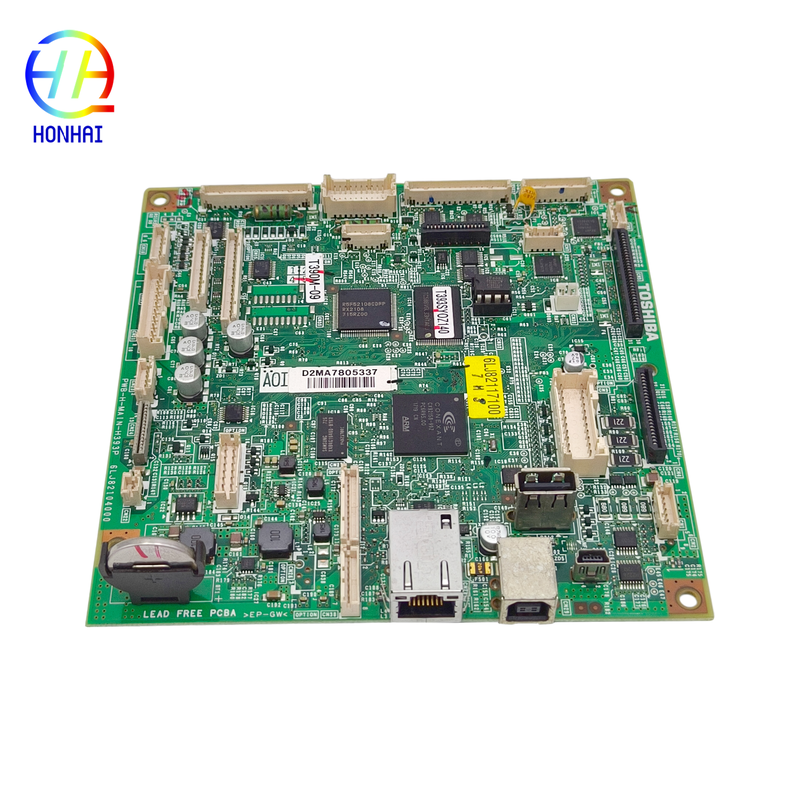

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N untuk Toshiba

Papan logika utama adalah unit pemrosesan utama di printer multifungsi Toshiba Anda.dan mengelola semua koneksi ke perangkat keras lainnya. Toshiba 2303, 2309, 2323, atau 2809 Anda mungkin memiliki masalah yang sangat serius jika gagal untuk menyala, memiliki tampilan kosong / beku, sering crash,mengalami kesulitan berkomunikasi dengan USB/jaringan, atau memiliki masalah yang tidak dapat dijelaskan dengan port I / O. Papan logika utama mungkin bertanggung jawab atas sebagian besar masalah ini.PWB-H-MAIN-154N telah diproduksi menggunakan standar kualitas dan desain yang sama dengan produsen peralatan asli (OEM) papan induk, yang menjamin akan bekerja tanpa masalah dan bekerja dengan andal. Replacing a bad main logic board with an OEM main logic board is an excellent way to protect your company from wasting money on an entire printer if the only issue is that it needs a new main logic board, dan memperpanjang masa pakai peralatan kantor Anda dengan membuatnya beroperasi lebih lama dan menghindari pengeluaran yang signifikan karena waktu henti.

1. Matikan dan cabut: Sebelum mencoba perbaikan, matikan sepenuhnya printer dan cabut kabel listrik dari stopkontak untuk mencegah kerusakan komponen elektronik.
2. Memverifikasi Nomor Bagian: Periksa dengan hati-hati nomor bagian yang dicetak pada original Anda cacat motherboard (misalnya,6LL23664000 atau PWB-H-MAIN-154N) untuk memastikan mereka cocok dengan papan pengganti yang akan Anda pasang.
3. Perlindungan Listrik Statik: Mainboard sangat sensitif terhadap listrik statis.Sangat disarankan untuk memakai tali pergelangan tangan anti-statis atau menyentuh benda logam yang mendasar sebelum menangani papan untuk mencegah kerusakan listrik (ESD).

1. Akses ke Mainboard: Buka sisi printer atau penutup layanan belakang untuk menemukan papan logika utama.Anda mungkin perlu untuk menghapus sekrup tertentu atau casing plastik tergantung pada model tertentu Anda (2303/2323 seri).
2. Koneksi Dokumen: Sebelum memutus koneksi apa pun, ambillah foto yang jelas dari semua sambungan kabel, pita kabel, dan kabel kabel yang melekat pada papan lama.Ini akan menjadi referensi penting selama perakitan kembali.
3. Hapus papan induk lama: Hapus semua konektor dengan hati-hati. Berhati-hati dengan mekanisme penguncian pada konektor kabel pita. Hapus dan keluarkan papan induk lama dengan hati-hati.
4. Pasang Papan Baru: Letakkan Papan PWB-H-MAIN-154N baru ke dalam sasis dan amankan dengan sekrup.memastikan setiap konektor dipasang dengan kuat.
5. Pemasang ulang: Ganti penutup atau casing yang Anda lepaskan dan tutup printer.

1. Power On & Initialize: Sambungkan printer kembali dan hidupkan. Mesin mungkin membutuhkan waktu sedikit lebih lama dari biasanya untuk boot untuk pertama kalinya karena menginisialisasi papan sistem baru.
2. Periksa konfigurasi: Jika printer Anda membutuhkan pengaturan jaringan tertentu (alamat IP) atau konfigurasi sistem khusus, Anda mungkin perlu memasukkan kembali melalui panel kontrol.
3. Tes fungsionalitas: Cetak halaman uji, jalankan pekerjaan salinan, dan uji pemindai untuk memastikan semua fungsi inti berfungsi dengan lancar tanpa kode kesalahan.

Catatan:Jika Anda tidak terbiasa dengan perbaikan perangkat keras printer,kami sangat merekomendasikan agar pemasangan dilakukan oleh teknisi yang berkualitas untuk menghindari kerusakan yang tidak disengaja pada perangkat Anda.
